Центральная часть окна
программы используется для отображения плана помещения или карты
объекта. При проведении пассивного или активного инспектирования вы
должны использовать план помещения для отметки своего текущего

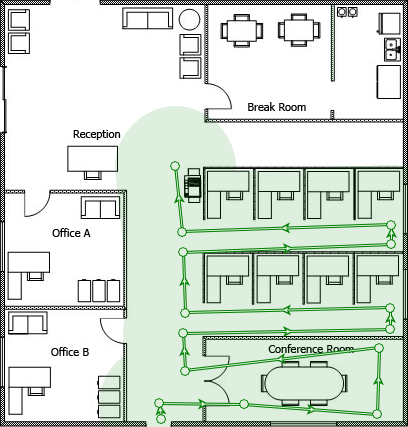

местоположения. По мере того как вы двигаетесь и щелкаете мышью на
плане, TamoGraph показывает маршрут инспектирования и зону,
охваченную измерениями, как показано на иллюстрации:
В строке состояния программы
отображаются размеры карты и, при наведении курсора мыши на карту,
текущие координаты. Для увеличения или уменьшения масштаба
используйте колесо прокрутки мыши или кнопку Масштаб,
расположенную в строке состояния. Для прокрутки карты используйте
вертикальные и горизонтальные полосы прокрутки или нажмите и
удерживайте клавишу "пробел" и перетаскивайте
карту, фиксируя нажатие левой кнопки мыши. Если вы используете компьютер с
мультитач-дисплеем, можно применять стандартный двухпальцевый жест
(pinch zoom) для уменьшения или увеличения масштаба и стандартный
двухпальцевый жест передвижения (pan) для перемещения
карты.
Когда инспектирование
завершено, вы можете использовать выпадающий список
Визуализация,
расположенный на панели инструментов, для отображения визуализации
данных объекта (уровень сигнала, зоны покрытия ТД и
т.п.).
|
